屏蔽電纜 屏蔽電纜和非屏蔽電纜的區別
本文給大家分享“屏蔽電纜 屏蔽電纜和非屏蔽電纜的區別”方面的內容,希望可以幫助大家啊!
什么是屏蔽電纜?什么是電纜屏蔽?

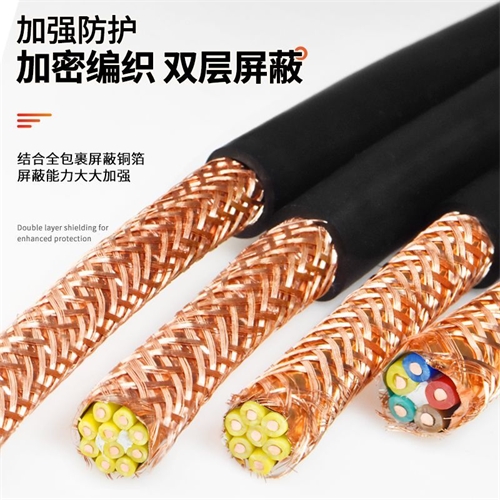

屏蔽電纜是電纜外層加套網狀編織線的特殊電纜,電纜屏蔽是指電纜外層網狀編織線已單端接地,可以使外界電磁輻射及磁場輻射直接入地而對內層電線不產生干擾. 考究點的屏蔽電纜有兩層屏蔽層,網狀編織線是防磁場輻射的,鋁箔層是用來防電磁輻射的.一般有線電視同軸電纜要用,變頻器至電機引線要用,有干擾的地方電源也要做屏蔽,模擬量引線也要用.
屏蔽電纜的介紹
電線電纜行業是中國僅次于汽車行業的第二大行業,產品品種滿足率和國內市場占有率均超過90%。在世界范圍內,中國電線電纜總產值已超過美國,成為世界上第一大電線電纜生產國。伴隨著中國電線電纜行業高速發展,新增企業數量不斷上升,行業整體技術水平得到大幅提高。屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線。編織層一般是紅銅或者鍍錫銅。
電纜中的屏蔽是指什么?
屏蔽層有鋁箔屏蔽層和金屬網屏蔽層,主要是防止高次諧波影響,像變頻電路中電機電纜使用屏蔽的,主要是防止電機電纜中的高次諧波干擾其他設備的正常使用,像信號傳輸中的屏蔽電纜,是為了防止其他諧波干擾信號傳輸,
屏蔽電纜與控制電纜有什么區別?
朋友,屏蔽電纜是有一層網狀的銅線或者金屬線編織而成包圍著一根或者多根導線的電纜,這層網狀線能防止雷擊,外界信號干擾不了它的,而控制電纜是用來控制設備的啟動保護電路等等,在一般的場合不需要屏蔽,用一般的絕緣導線就可以了,只要考慮載流量就行。
電纜屏蔽起到什么作用?
防止或減輕電氣干擾的措施,主要有以下三個方面。 1、控制電纜的一個備用芯接地 實踐證明,控制電纜中一個備用芯接地時,干擾電壓的幅值可降低到25%~50%,且實施簡便,而對電纜的造價增加甚微。 2、對電氣干擾時會發生嚴重后果的電路,不適合用一根控制電纜。 其中包括:(1)弱電信號控制回路與強電信號控制回路; (2)低電平信號與高電平信號的回路; (3)交流斷路器分相操作的各相弱電控制回路,都不應使用同一根控制電纜。但對弱電回路的每一對往返導線如分屬于不是同一根的控制電纜,在敷設時有可能形成環狀布置,在相近電源的電磁線交鏈下會感生電勢,其數值可能對弱電回路低電平的參數干擾影響較大,因此對往返導線仍應合用一根控制電纜為宜。 3、金屬屏蔽與屏蔽層接地 金屬屏蔽是減弱和防止電氣干擾的重要措施,包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等??刂齐娎|金屬屏蔽型式的選擇,應按可能產生的電氣干擾影響的強弱,計入綜合抑制干擾的措施,以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高,則相應的投資也越大,當采用鋼帶鎧裝、鋼絲編織總屏蔽時,電纜的價格約增加10%~20%。 強電回路中的控制干擾,由于其本身的信號較強,因此除了位于超高壓配電裝置或與高壓電纜緊鄰平行較長外,均可選用不帶金屬屏蔽的控制電纜。弱電信號控制回路使用的控制電纜,當位于存在干擾影響的環境,又不具備有效的抗干擾措施時,宜選用帶金屬屏蔽的控制電纜,以防止電氣干擾會對低電平信號回路產生誤動作或使絕緣擊穿等影響。好了,以上就是本文小編給大家分享的關于“屏蔽電纜 屏蔽電纜和非屏蔽電纜的區別”的內容,更多內容可以關注本站!
